A2 Boccola LV integrale stampata per trasformatori montati su pad

Le boccole flangiate integrali triangolari stampate della serie BE3 sono progettate per trasformatori di distribuzione montati su pad. Le boccole LV del trasformatore sono stampate da un sistema di resina rinforzata con fibra di vetro ad alte prestazioni e perni in rame (C11000).

Valutazioni delle boccole

Codice parte	Corrente nominale (A)	Tensione nominale (kV)	50&60Hz 1 min tensione rms di tenuta (kV)	Potenza(kV)	Filettatura del conduttore (pollici)
ESSERE3-420-00	417	1.2	10	30	5/8"-11UNC-2A

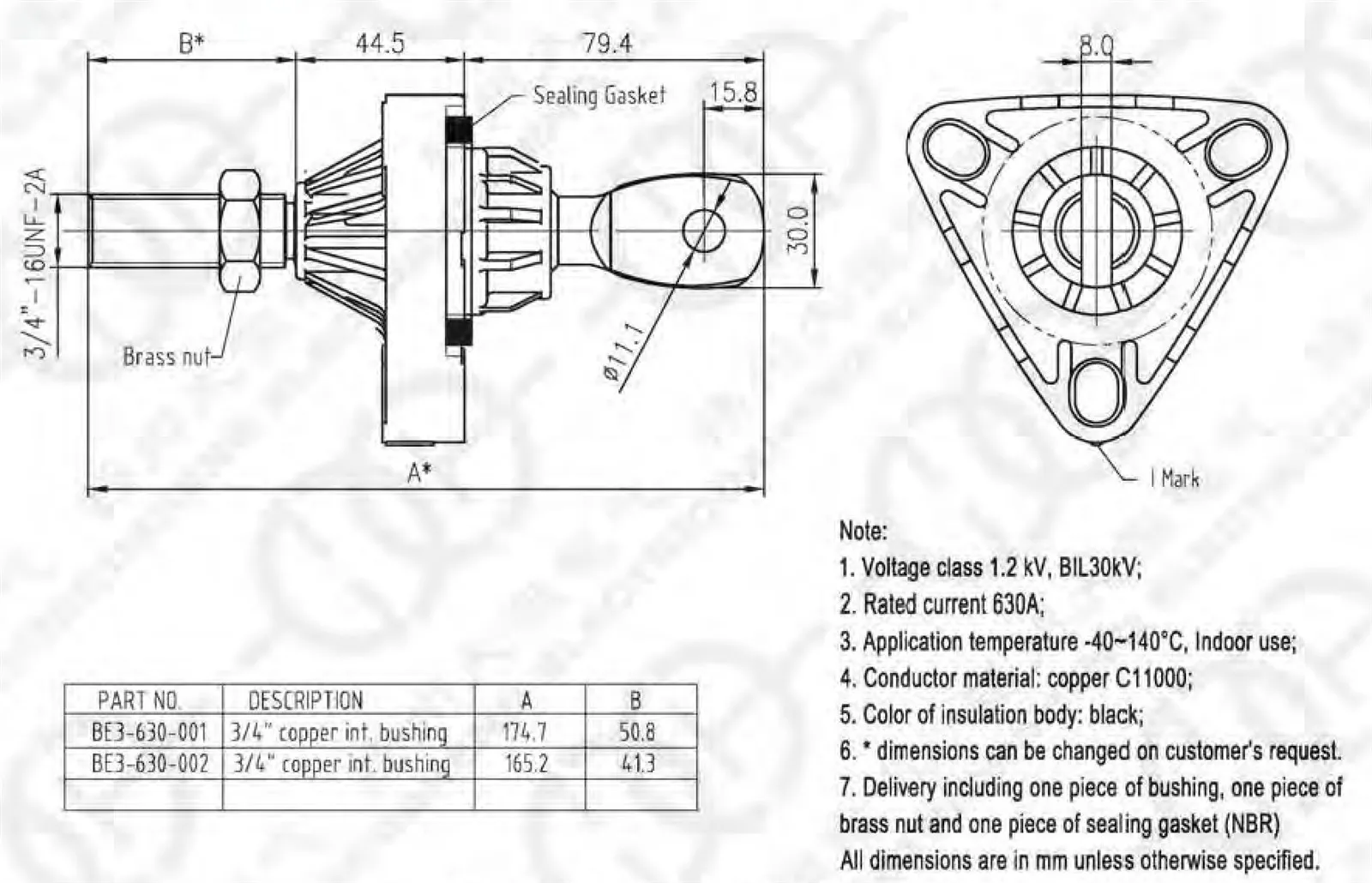

ESSERE3-630-00	630	1.2	10	30	3/4"-16-UNF-2A

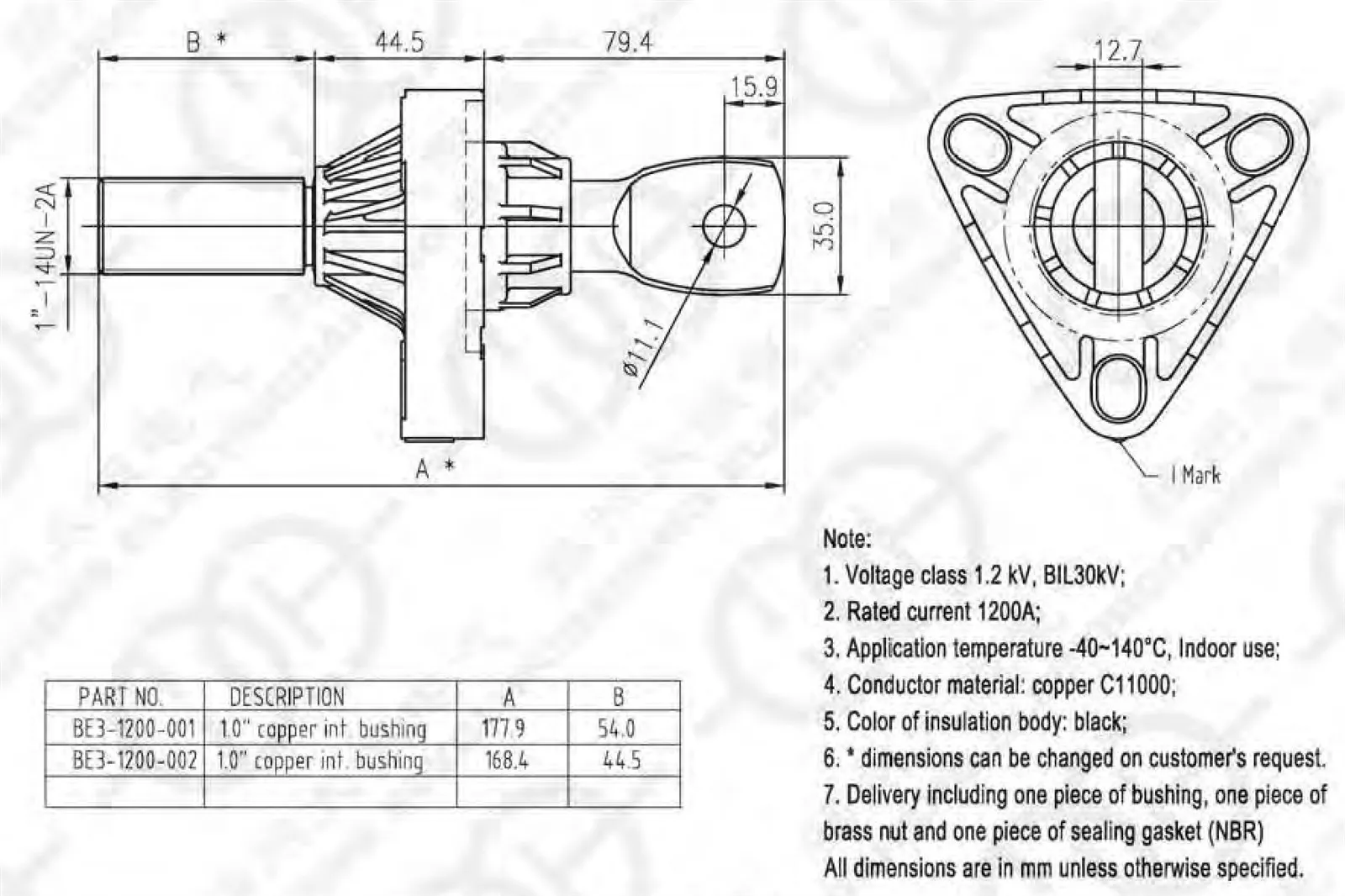

ESSERE3-1200-00	1200	1.2	10	30	1.0"-14UNS-2A

Caratteristiche e vantaggi

1.Dimensioni intercambiabili:
Le boccole integrali stampate sono dimensionalmente intercambiabili con la maggior parte delle boccole simili disponibili sul mercato. Queste dimensioni intercambiabili includono: il cerchio dei bulloni per la flangia di montaggio integrale, la dimensione del foro della parete del serbatoio, il diametro del perno conduttore, il collegamento interno di una vanga a foro singolo e la dimensione della filettatura esterna.

2. Flangia integrale:

La flangia di montaggio sulla boccola LV del trasformatore è stampata come parte integrante della boccola. Sostituisce una flangia di montaggio separata.

3. Corpo isolante ad alte prestazioni:
Il corpo isolante è stampato da un sistema di resina di nylon rinforzata con fibra di vetro ad alte prestazioni. Questa resina di nylon ad alta temperatura rinforzata con fibra di vetro è un termoplastico altamente affidabile che soddisfa le esigenze di applicazione richieste per resistenza, stabilità della temperatura e basso assorbimento di umidità, nell'ambiente associato all'applicazione prevista per i trasformatori di distribuzione montati su pad.
Ginte ha sviluppato una tecnica speciale per il trattamento della superficie del perno in rame. Garantisce che l'interfaccia tra il perno in rame e il corpo isolante sia saldamente legata, per garantire che la boccola non perda in un servizio a lungo termine. Grazie alla nostra speciale tecnica di trattamento, quasi nessuna perdita della boccola dopo aver subito test di ciclo termico. La struttura interna ed esterna del conduttore può essere progettata in base alle esigenze del cliente.
Tutte le boccole vengono testate e ispezionate prima di essere finite.
