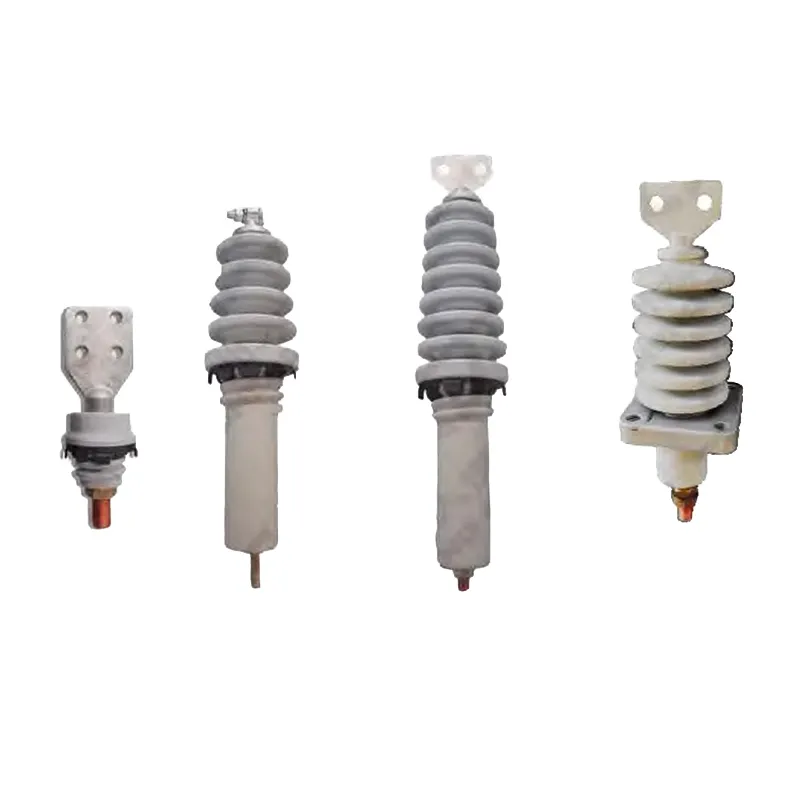

Passanti ad alta tensione per trasformatori di distribuzione
Le boccole ad alta tensione in porcellana Ginte sono progettate per l'uso in vari trasformatori di distribuzione, inclusi trasformatori montati su palo e trasformatori montati su pad. Tutte le boccole in porcellana sono conformi allo standard IEC IEC 60137-2008 e IEEE std C57.12.00 e allo standard NEMA pertinente. L'intervallo di tensione delle boccole è 8,7 kV~30 kV). Tutte le boccole sono rigorosamente testate per prove di tipo secondo IEC60137.
I test di tipo:
Prova di tensione di tenuta AC, 50Hz e 60Hz/60s (IEC 60137, clausola 8.1)
Prova di tensione impulsiva di illuminazione, onda intera e onda chop (IEC 60137, clausola 8.3)
Prova di stabilità termica (IEC 60137, clausola 8.5)
Prova di aumento della temperatura (IEC 60137, clausola 8.7)
Verifica della tenuta alla corrente termica di breve durata (IEC 60137, clausola 8.8)
Prova di resistenza al carico a sbalzo (IEC 60137, clausola 8.9)
Misura della quantità di scarica parziale
(I clienti interessati al rapporto di prova sono pregati di contattare il nostro reparto vendite.)
4-paletta forata 250A-630A
2-paletta forata 75A-400A
Connettore a occhiello 20A-50A
4-paletta forata 250A-630A
2-foro vanga 75A~400A
Connettore a bullone ad occhiello 20A~50A
4-pinza sana 250A-630A
2-paletta forata 75A-400A
Connettore a occhiello 20A-50A
4-paletta forata 250A-630A
2-paletta forata 75A-400A
Connettore a occhiello 20A-50A
4-paletta forata 250A-630A
2-foro vanga 75A~400A
4--pala forata 250A~630A
2-foro vanga 75A~400A
15kV 250A-630A 4-foro a forcella
15kV 250A-630A 2-foro a forcella
Connettore a occhiello da 15 kV 75 A-100A
18kV 250A-630A 4-foro a forcella
18kV 250A-630A 2-foro a forcella
Connettore a occhiello 18kV 75A-100A
25kV 250A-630Una vanga a 4 fori
25kV 250A-630A 2-foro a forcella
Generatore di corrente alternata 25kV 75A-100
Boccole in porcellana a bassa tensione
Sono disponibili molti tipi di boccole LV in porcellana conformi allo standard ANSI tra cui scegliere per i clienti.
Nella tabella sottostante sono elencati alcuni tipi tipici di isolatori passanti a bassa tensione.
| Articolo | Numero parte | Descrizione | Consiglia corrente (A) |
Classe di tensione (KV) | Filettatura del perno |
| 1 | A2101-001 | Connettore a bullone ad occhiello Φ16 Boccola in porcellana LV |
125 | 1.2 | 3/8"-16 |
| 2 | A2101-002 | Φ21 Connettore a bullone ad occhiello Boccola in porcellana LV |
200 | 1.2 | 1/2"-13 |
| 3 | A2102-001 | 2-pala forata Boccola in porcellana LV |
125 | 1.2 | 3/8"-16 |
| 4 | A2102-002 | 2-pala forata Boccola in porcellana LV |
200 | 1.2 | 1/2"-13 |
| 5 | A2103-001 | 4-pala forata Boccola in porcellana LV |
400 | 1.2 | 5/8"-11 |
| 6 | A2103-002 | 4-pala forata Boccola in porcellana LV |
630 | 1.2 | 3/4"-16 |
| 7 | A2103-003 | 4-pala forata Boccola in porcellana LV |
1000 | 1.2 | 1.0"-14 |
Altri tipi di isolatori in porcellana a bassa tensione sono disponibili su richiesta del cliente.
Le boccole sopra menzionate sono solo i tipi tipici che solitamente forniamo al mercato. Siamo lieti di accettare boccole e accessori per trasformatori personalizzati. Per qualsiasi richiesta, contattateci.
Boccole in poliestere a bassa tensione per trasformatori montati su palo
Il dado di fissaggio è realizzato in un tipo di nylon caricato con fibra di vetro, con elevata resistenza per la massima sicurezza della coppia di installazione.
Numeri di parte
| Articolo | Numero parte | Valutazione attuale (A) | Classe di tensione (KV) | Stile del connettore e dimensione della filettatura | Misura del perno |
| 1 | P.A.1-100-01 | 125 | 1.2 | Bullone ad occhiello diam. 1/2" 1 3/8"-16 | 3/8"-16 |
| 2 | P.A.1-100-02 | 250 | 1.2 | Bullone ad occhiello diam. 7/8"/ 1/2"-13 | 1/2"-13 |
| 3 | P.A.1 -200-01 | 125 | 1.2 | 2 fori a vanga / 3/8"-16 | 3/8"-16 |
| 4 | P.A.1-200-02 | 250 | 1.2 | Vanga a 2 fori / 1/2"-13 | 1/2"-13 |
| 5 | P.A.1-200-03 | 125 | 1.2 | Vanga a 4 fori I 3/8"-16 | 3/8"-16 |
| 6 | P.A.1 -200-04 | 250 | 1.2 | Vanga a 4 fori I 1/2"-13 | 1/2"-13 |
